產品介紹

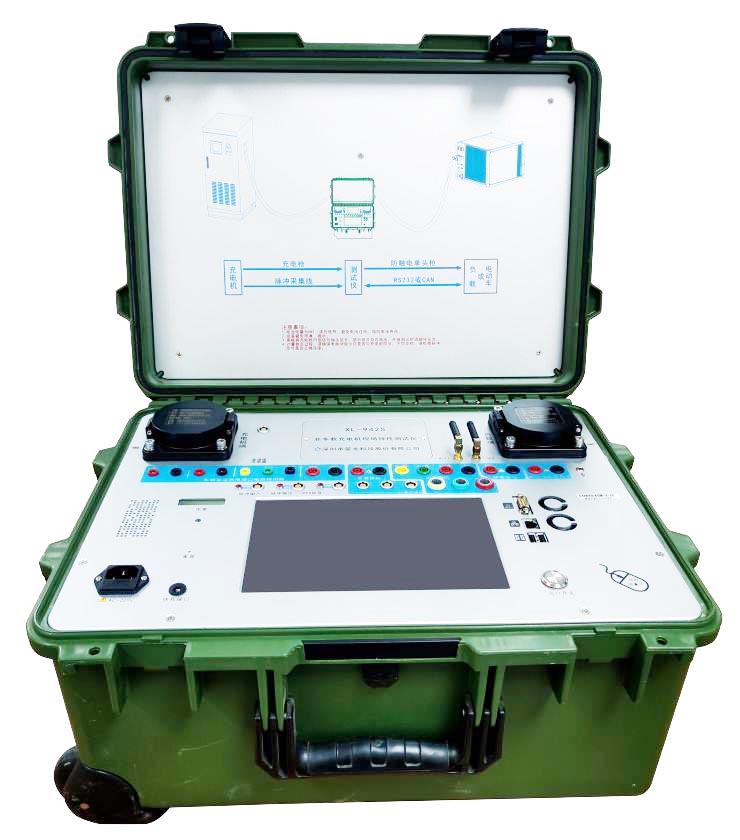

XL-942S非車載充電機現場特性測試儀集成了現場校驗儀、功率分析儀、示波錄波器、BMS模擬器軟件、車輛直流接口電路模擬盒、絕緣電阻測試儀等部分功能，配合負載，滿足計量檢定、互操作性檢測、協議一致性檢測的測試需求，并滿足國網45號文件驗收階段、運行階段的檢測項目的要求。互操作性檢測過程，波形與報文實時圖形化顯示，工作狀態一目了然。設備內置WIFI模塊，數據可無線傳輸，可通過平板電腦等無線設備實現遠程控制。在技術上XL-942S使用各種最前沿的技術使設備高性能化，比如24Bit的sigma-deltaAD、進口高穩定度零磁通互感器以及主頻500M的雙核DSP使其性能無比卓越。
主要特點
?內置錄波模塊，具備8通道錄波功能，支持全局波形和事件波形，自動捕獲故障時刻；
?具備數據庫功能，測試記錄自動生成，可通過編號、日期多種方式進行查詢導出；
?具備項目編輯功能，檢定項目可選，過程自動檢測，自動計算檢定所需的最小時間及最小電能，為客戶省時省錢省心；
?內置絕緣電阻測試模塊，一體化設計，無需繁瑣接線，安全高效；
?BMS模擬器功能，配合負載箱可實現工作誤差、顯示誤差檢定點的檢定；
?內置WIFI模塊，可以實現數據自動上傳，遠程控制等功能；
?具備多種供電方式，內置大容量鋰電池，戶外免電源接入，正?？晒ぷ?小時以上，且電池采用可拆卸設計；
? 錄波診斷功能：具備現場錄波數據保存，并使用錄波診斷軟件，實現錄波數據的導入，錄波圖形展示，錄波事件時間分析等功能。
檢測項目
| 序號 | 標準名稱 | 檢測項目 | 備注 |
| 1 | JJG1149-2022 電動汽車非車載充電機檢定規程 | 所有測試項目 | 標配 |
| 2 | GB/T 34657.1-2017 電動汽車傳導充電互操作性測試規范 第1部分：供電設備 | 所有測試項目 | 標配 |
| 3 | GB/T34658-2017 電動汽車非車載傳導式充電機與電池管理系統之間的通信協議一致性測試 | 通信協議一致性測試項目 | 標配 |
| 4 | NB/T 10901-2021電動汽車充電設備現場檢驗技術規范 | 非車載充電機現場檢驗項目 | 標配 |
| 5 | 表5. 《營銷智用〔2018〕45號 國網營銷部關于印發進一步加強電動汽車充電設備質量評價工作方案的通知》試驗項目 | 所有驗收階段檢測，運行階段檢測項目（*部分項目需要與車聯網平臺、e充電APP以及巡檢APP配合實現） | 標配 |
技術參數
準確度等級：0.05級、0.02級、0.01級
平臺配置
針對國網45號文件檢測（JJG 1148/1149-2022計量檢定、GB/T 34657.1-2017互操作性檢測、GB/T34658-2017協議一致性檢測、國網45號文件驗收和運行階段檢驗）
| 序號 | 設備 | 規格 | 數量 | 備注 |
| 1 | XL-943S交流充電樁現場特性測試儀 | 0.05級 380V/63A | 1 | |
| 2 | XL-A3433三相交流可編程負載 | 三相 24kW | 2 | |
| 3 | 移動檢測終端 | 平板電腦遠程操控+軟件 | 選配 | |
| 4 | XL-942S非車載充電機現場特性測試儀 | 0.05級 1000V/250A | 1 | |
| 5 | XL-A3603直流可編程負載 | 30kW | 4 | |
| 6 | 移動檢測終端 | 平板電腦遠程操控+軟件 | 選配 |
想了解產品詳細情況，可索取產品說明書：點擊下載，或點在線咨詢直接聯系我司客服謝謝！
